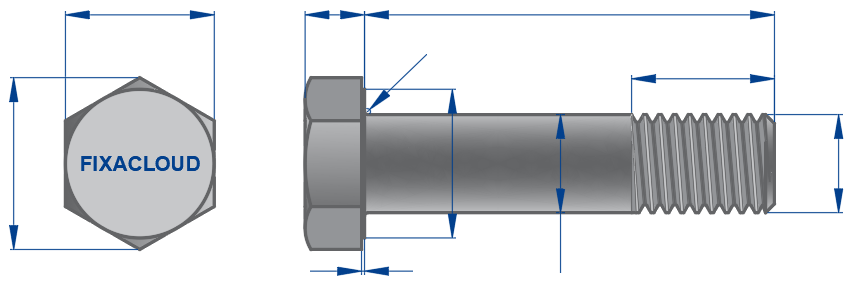

ISO-4014
Diâmetro (d)
d
s
L
Lista de Fornecedores:
Tabela Dimensional
* Considerar (A) quando o parafuso for até M24 ou o comprimento for até 10 vezes o diâmetro, caso contrário considerar o (B).
| Rosca | S | R | K | DW | C | B | DS | E | Adicionar ao desenho | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Máx | Mín (A) | Mín (B) | Máx (A) | Mín (A) | Máx (B) | Mín (B) | Máx | Mín (A) | Mín (B) | Máx | Mín | L ≤ 125 | L ≤ 200 | L > 200 | Máx | Mín (A) | Mín (B) | Máx | Mín (A) | Mín (B) | |||
| M1,6 | 3,20 | 3,02 | 3,02 | 0,00 | 1,23 | 0,98 | 1,23 | 0,98 | 3,20 | 2,27 | 2,27 | 0,25 | 0,10 | 9,00 | 9,00 | 9,00 | 1,60 | 1,46 | 1,46 | 0,00 | 3,41 | 3,41 | |
| M2 | 4,00 | 3,82 | 3,82 | 0,00 | 1,53 | 1,28 | 1,53 | 1,28 | 4,00 | 3,07 | 3,07 | 0,25 | 0,10 | 10,00 | 10,00 | 10,00 | 2,00 | 1,86 | 1,86 | 0,00 | 4,32 | 4,32 | |
| M2,5 | 5,00 | 4,82 | 4,82 | 0,00 | 1,83 | 1,58 | 1,83 | 1,58 | 5,00 | 4,07 | 4,07 | 0,25 | 0,10 | 11,00 | 11,00 | 11,00 | 2,50 | 2,36 | 2,36 | 0,00 | 5,45 | 5,45 | |
| M3 | 5,50 | 5,32 | 5,32 | 0,00 | 2,13 | 1,88 | 2,13 | 1,88 | 5,50 | 4,57 | 4,57 | 0,40 | 0,15 | 12,00 | 12,00 | 12,00 | 3,00 | 2,86 | 2,86 | 0,00 | 6,01 | 6,01 | |
| M3,5 | 6,00 | 5,82 | 5,82 | 0,00 | 2,53 | 2,28 | 2,53 | 2,28 | 6,00 | 5,07 | 5,07 | 0,40 | 0,15 | 13,00 | 13,00 | 13,00 | 3,50 | 3,32 | 3,32 | 0,00 | 6,58 | 6,58 | |
| M4 | 7,00 | 6,78 | 6,78 | 0,00 | 2,93 | 2,68 | 2,93 | 2,68 | 7,00 | 5,88 | 5,88 | 0,40 | 0,15 | 14,00 | 14,00 | 14,00 | 4,00 | 3,82 | 3,82 | 0,00 | 7,66 | 7,66 | |
| M5 | 8,00 | 7,78 | 7,78 | 0,00 | 3,65 | 3,35 | 3,65 | 3,35 | 8,00 | 6,88 | 6,88 | 0,50 | 0,15 | 16,00 | 16,00 | 16,00 | 5,00 | 4,82 | 4,82 | 0,00 | 8,79 | 8,79 | |
| M6 | 10,00 | 9,78 | 9,78 | 0,00 | 4,15 | 3,85 | 4,15 | 3,85 | 10,00 | 8,88 | 8,88 | 0,50 | 0,15 | 18,00 | 18,00 | 18,00 | 6,00 | 5,82 | 5,82 | 0,00 | 11,05 | 11,05 | |
| M8 | 13,00 | 12,73 | 12,73 | 0,00 | 5,45 | 5,15 | 5,45 | 5,15 | 13,00 | 11,63 | 11,63 | 0,60 | 0,15 | 22,00 | 22,00 | 22,00 | 8,00 | 7,78 | 7,78 | 0,00 | 14,38 | 14,38 | |
| M10 | 16,00 | 15,73 | 15,73 | 0,00 | 6,58 | 6,22 | 6,58 | 6,22 | 16,00 | 14,63 | 14,63 | 0,60 | 0,15 | 26,00 | 26,00 | 26,00 | 10,00 | 9,78 | 9,78 | 0,00 | 17,77 | 17,77 | |
| M12 | 18,00 | 17,73 | 17,73 | 0,00 | 7,68 | 7,32 | 7,68 | 7,32 | 18,00 | 16,63 | 16,63 | 0,60 | 0,15 | 30,00 | 30,00 | 30,00 | 12,00 | 11,73 | 11,73 | 0,00 | 20,03 | 20,03 | |
| M14 | 21,00 | 20,67 | 20,67 | 0,00 | 8,98 | 8,62 | 8,98 | 8,62 | 21,00 | 19,37 | 19,37 | 0,60 | 0,15 | 34,00 | 40,00 | 40,00 | 14,00 | 13,73 | 13,73 | 0,00 | 23,36 | 23,36 | |
| M16 | 24,00 | 23,67 | 23,16 | 0,00 | 10,18 | 9,82 | 10,29 | 9,71 | 24,00 | 22,49 | 22,00 | 0,80 | 0,20 | 38,00 | 44,00 | 44,00 | 16,00 | 15,73 | 15,57 | 0,00 | 26,75 | 26,17 | |
| M18 | 27,00 | 26,67 | 26,16 | 0,00 | 11,18 | 10,75 | 11,85 | 11,15 | 27,00 | 25,34 | 24,85 | 0,80 | 0,20 | 42,00 | 48,00 | 48,00 | 18,00 | 17,73 | 17,57 | 0,00 | 30,14 | 29,56 | |
| M20 | 30,00 | 29,67 | 29,16 | 0,00 | 12,72 | 12,29 | 12,85 | 12,15 | 30,00 | 28,19 | 27,70 | 0,80 | 0,20 | 46,00 | 52,00 | 52,00 | 20,00 | 19,67 | 19,48 | 0,00 | 33,53 | 32,95 | |
| M22 | 34,00 | 33,38 | 33,00 | 0,00 | 14,22 | 13,79 | 14,35 | 13,65 | 34,00 | 31,71 | 31,35 | 0,80 | 0,20 | 50,00 | 56,00 | 69,00 | 22,00 | 21,67 | 21,48 | 0,00 | 37,72 | 37,29 | |
| M24 | 36,00 | 35,38 | 35,00 | 0,00 | 15,22 | 14,79 | 15,35 | 14,65 | 36,00 | 33,61 | 33,25 | 0,80 | 0,20 | 54,00 | 60,00 | 73,00 | 24,00 | 23,67 | 23,48 | 0,00 | 39,98 | 39,55 | |
| M27 | 41,00 | 40,00 | 40,00 | 0,00 | 17,35 | 16,65 | 17,35 | 16,65 | 41,00 | 38,00 | 38,00 | 0,80 | 0,20 | 60,00 | 66,00 | 79,00 | 27,00 | 26,48 | 26,48 | 0,00 | 45,20 | 45,20 | |
| M30 | 46,00 | 45,00 | 45,00 | 0,00 | 19,12 | 18,28 | 19,12 | 18,28 | 46,00 | 42,75 | 42,75 | 0,80 | 0,20 | 66,00 | 72,00 | 85,00 | 30,00 | 29,48 | 29,48 | 0,00 | 50,85 | 50,85 | |
| M33 | 50,00 | 49,00 | 49,00 | 0,00 | 21,42 | 20,58 | 21,42 | 20,58 | 50,00 | 46,55 | 46,55 | 0,80 | 0,20 | 78,00 | 78,00 | 91,00 | 33,00 | 32,38 | 32,38 | 0,00 | 55,37 | 55,37 | |
| M36 | 55,00 | 53,80 | 53,80 | 0,00 | 22,92 | 22,08 | 22,92 | 22,08 | 55,00 | 51,11 | 51,11 | 0,80 | 0,20 | 84,00 | 84,00 | 97,00 | 36,00 | 35,38 | 35,38 | 0,00 | 60,79 | 60,79 | |
| M39 | 60,00 | 58,80 | 58,80 | 0,00 | 25,42 | 24,58 | 25,42 | 24,58 | 60,00 | 55,86 | 55,86 | 1,00 | 0,30 | 90,00 | 90,00 | 103,00 | 39,00 | 38,38 | 38,38 | 0,00 | 66,44 | 66,44 | |
| M42 | 65,00 | 63,10 | 63,10 | 0,00 | 26,42 | 25,58 | 26,42 | 25,58 | 65,00 | 59,95 | 59,95 | 1,00 | 0,30 | 96,00 | 96,00 | 109,00 | 42,00 | 41,38 | 41,38 | 0,00 | 71,30 | 71,30 | |
| M45 | 70,00 | 68,10 | 68,10 | 0,00 | 28,42 | 27,58 | 28,42 | 27,58 | 70,00 | 64,70 | 64,70 | 1,00 | 0,30 | 102,00 | 102,00 | 115,00 | 45,00 | 44,38 | 44,38 | 0,00 | 76,95 | 76,95 | |
| M48 | 75,00 | 73,10 | 73,10 | 0,00 | 30,42 | 29,58 | 30,42 | 29,58 | 75,00 | 69,45 | 69,45 | 1,00 | 0,30 | 108,00 | 108,00 | 121,00 | 48,00 | 47,38 | 47,38 | 0,00 | 82,60 | 82,60 | |
| M52 | 80,00 | 78,10 | 78,10 | 0,00 | 33,50 | 32,50 | 33,50 | 32,50 | 80,00 | 74,20 | 74,20 | 1,00 | 0,30 | 116,00 | 116,00 | 129,00 | 52,00 | 51,26 | 51,26 | 0,00 | 88,25 | 88,25 | |
| M56 | 85,00 | 82,80 | 82,80 | 0,00 | 35,50 | 34,50 | 35,50 | 34,50 | 85,00 | 78,66 | 78,66 | 1,00 | 0,30 | 137,00 | 137,00 | 137,00 | 56,00 | 55,26 | 55,26 | 0,00 | 93,56 | 93,56 | |
| M60 | 90,00 | 87,80 | 87,80 | 0,00 | 38,50 | 37,50 | 38,50 | 37,50 | 90,00 | 83,41 | 83,41 | 1,00 | 0,30 | 145,00 | 145,00 | 145,00 | 60,00 | 59,26 | 59,26 | 0,00 | 99,21 | 99,21 | |
| M64 | 95,00 | 92,80 | 92,80 | 0,00 | 40,50 | 39,50 | 40,50 | 39,50 | 95,00 | 88,16 | 88,16 | 1,00 | 0,30 | 153,00 | 153,00 | 153,00 | 64,00 | 63,26 | 63,26 | 0,00 | 104,86 | 104,86 | |
